Cách lắp đặt van bi điều khiển điện

Hỗ trợ đánh giá! {Bài viết này!}

Trước khi tìm hiểu về cách lắp đặt van bi điều khiển điện vào hệ thống làm việc sao cho hợp lí, tối ưu và đạt hiệu quả cao nhất trong công việc thì chúng ta cùng nhau tìm hiểu rõ hơn về dòng van bi điện là như thế nào nhé.

Van bi điều khiển điện là gì

Van bi điều khiển điện là một dòng van công nghiệp tự động hóa giúp thực hiện các công việc với tần suất cao. Với cơ chế đóng mở nhanh, tức thời ngăn chặn dòng chảy một cách tối ưu hiệu quả nhất. Nhờ vào việc sử dụng nguồn điện áp 24V, 220V hoặc 380V thông dụng trên thị trường Việt Nam giúp van có thể dễ dàng lắp đặt được trên mọi hệ thống đường ống khác nhau.

van bi điều khiển điện geko
Van bi inox điều khiển điện

Cùng với đó là 2 dạng đóng mở theo chu trình ON/OFF (đóng mở van hoàn toàn) hoặc tuyến tính (đóng mở theo góc van điều tiết, kiểm soát lưu lượng dòng chảy đi qua van).

Với đa dạng về chất liệu chế tạo, kiểu dáng và cách thức kết nối giúp van có linh động làm việc được với rất nhiều các môi trường chất khác nhau như: nước, khí, hơi, hóa chất, dung dịch muối có nồng độ từ loãng đến đậm đặc.

Được ứng dụng chủ yếu trong các dây chuyền sản xuất: thực phẩm, dược phẩm, mỹ phẩm, các hệ thống xử lý nước thải, các đường ống truyền tải cấp thoát nước khu dân cư, xí nghiệp.

Thông số kĩ thuật của van bi điều khiển điện:

  • Vật liệu làm thân: Thép không gỉ, inox304, đồng, nhựa PVC
  • Kích cỡ: DN15 – DN200
  • Bộ điều khiển: hợp kim nhôm hoặc nhựa
  • Điều áp: 24v, 220v, 380v
  • Chế độ: Điều khiển on off / Điều khiển tuyến tính
  • Kết nối: Kết nối ren / Kết nối mặt bích tiêu chuẩn BS PN16, JIS 10K, ANSI
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: 0 – 180 độ C
  • Môi trường làm việc: Nước, hơi, khí, hóa chất
  • Thương hiệu: Geko , KBvalve
  • Xuất xứ: Hàn Quốc, Đài Loan
  • Tình trạng hàng: có sẵn
  • Bảo hành: 12 tháng

Môi trường làm việc của van bi điều khiển điện

  • Van được sử dụng trong các hệ thống cấp thoát nước, xử lý nước thải khu dân cư, khu đô thị, khu công nghiệp.
  • Ứng dụng trong các nhà máy sản xuất thực phẩm, đồ uống, dược phẩm, hóa chất.
  • Ứng dụng trong các hệ thống tưới tiêu, nuôi trồng thủy hải sản, gia súc, gia cầm.
  • Sử dụng trong các đường ống dẫn truyền xăng dầu, khí nén, hơi đốt.
  • Ngoài ra van còn được sử dụng trong các hệ thống PCCC, các hệ thống làm lạnh, hệ thống điều hòa.
ứng dụng trong công nghiệp
Ứng dụng van bi điều khiển điện

Đấu dây cho bộ điều khiển điện và bảo trì van

Bộ điều khiển điện hay còn có thể gọi là thiết bị truyền động điện, được lắp đặt cho van để thay thế cũng như tự động hóa quá trình đóng mở của van bi cơ học hiện nay. Sử dụng nguồn điện áp 24v 110v 220v hay 380v để sinh ra lực kéo đóng mở bi van.

Cách đấu dây cho bộ điều khiển điện

van cong dieu khien dien 1140 9

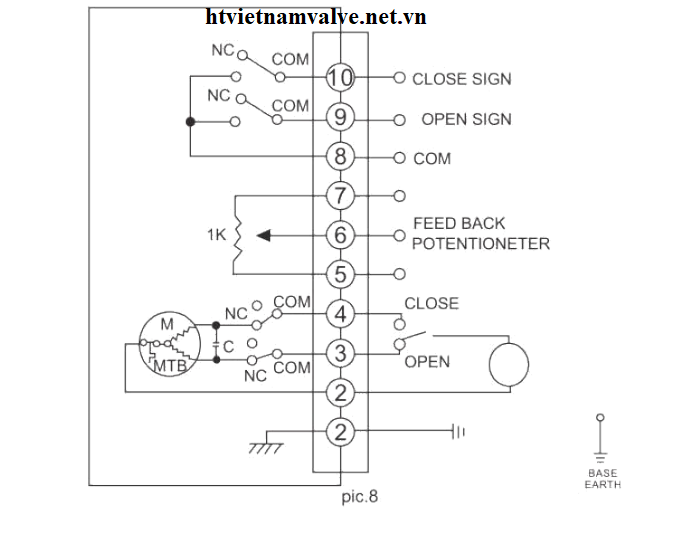

Sơ đồ mạch điện đấu nối
van cong dieu khien dien 1140 10

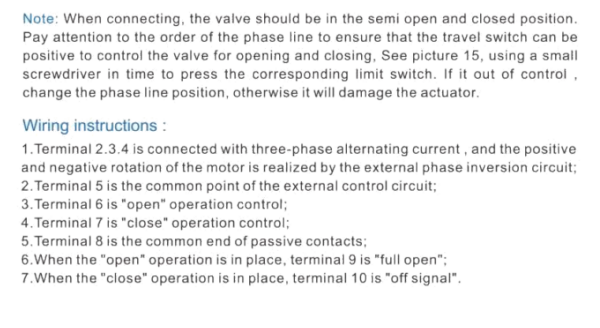

Hướng dẫn đấu nối điện
  • Đầu nối 2, 3, 4 được nối với nguồn điện áp và chuyển động quay của động cơ được thực hiện bởi mạch đảo pha
  • Đầu nối 5 là điểm chung của mạch điều khiển bên ngoài
  • Đầu nối 6 là là điều khiển mở của van
  • Đầu nối 7 là điều khiển đóng của van
  • Đầu nối 8 là đầu nối chung của thiết bị động
  • Đầu nối 9 là đèn bào khi van mở hoàn toàn
  • Đầu nối 10 là đèn báo khi van đóng hoàn toàn

Bảo trì van trong hệ thống

Để có thể nâng cao hiệu quả làm việc cũng như tuổi thọ của van trong hệ thống nên thường xuyên kiểm tra, bảo trì cũng như thay thế các bộ phận bị hỏng của van. Các bộ phận cũng như chi tiết cần bảo trì thường xuyên được chúng tôi tổng hợp lại như sau:

bao tri van cong nghiep
  • Khi van bi đóng, vẫn còn chất lỏng có áp suất bên trong thân van.
  • Trước khi bảo dưỡng van bi, hãy xả bớt áp suất đường dây và giữ van ở vị trí mở.
  • Trước khi bảo dưỡng van bi, hãy ngắt nguồn điện hoặc nguồn cấp khí.
  • Trước khi bảo dưỡng, hãy tháo bộ truyền động ra khỏi giá đỡ.
  • Đảm bảo rằng áp suất của đường ống thượng lưu và hạ lưu của van bi đã được giảm bớt trước khi có thể tiến hành hoạt động tháo và phân hủy.
  • Khi tháo rời và lắp ráp lại, hãy cẩn thận để tránh làm hỏng bề mặt làm kín của các bộ phận, đặc biệt là các bộ phận phi kim loại và nên sử dụng các dụng cụ đặc biệt khi tháo các vòng chữ O
  • Khi lắp ráp van bi, các bu lông trên mặt bích cần được siết đối xứng, dần dần và đều nhau.
  • Chất làm sạch phải tương thích với các bộ phận cao su, bộ phận nhựa, bộ phận kim loại và môi chất làm việc (chẳng hạn như khí) trong van bi. Khi môi chất làm việc là khí, có thể dùng xăng để làm sạch các chi tiết bằng kim loại. Làm sạch các bộ phận phi kim loại bằng nước tinh khiết hoặc cồn
  • Các bộ phận đơn lẻ đã tháo rời có thể được làm sạch bằng cách nhúng. Có thể cọ các bộ phận kim loại với các bộ phận phi kim loại còn lại chưa phân hủy bằng vải lụa mịn và sạch có tẩm chất tẩy rửa (để tránh các sợi vải rơi ra và dính vào các bộ phận). Khi vệ sinh phải loại bỏ hết dầu mỡ, bụi bẩn, keo, bụi… bám trên van.
  • Các bộ phận phi kim loại phải được lấy ra khỏi chất tẩy rửa ngay sau khi làm sạch, và không nên ngâm trong thời gian dài
  • Sau khi lau, cần ráp lại sau khi chất tẩy rửa trên tường cần rửa đã bay hơi (có thể lau bằng vải lụa không ngâm chất tẩy rửa), nhưng không nên để lâu, nếu không sẽ sẽ bị rỉ sét và bị ô nhiễm bởi bụi
  • Các bộ phận mới cũng cần được làm sạch trước khi lắp ráp

Cách lắp đặt van bi điều khiển điện vào hệ thống

Là dòng van có đa dạng về sự liên kết với các hệ thống làm việc nên chúng tôi xin phép được chi ra từng dạng kết nối để có thể dễ dàng hướng dẫn chi tiết nhất cho mọi người.

Dạng liên kết ren

Cần chuẩn bị 1 số phụ kiển đi kèm để hỗ trợ trong qua trình lắp đặt như: cờ lê, mỏ lết, dao kéo, búa và băng tan…

Cách lắp đặt van bi điều khiển điện nối ren
Thêm chất làm kín ở A, Siết chặt van bước B
  1. Bộ điều khiển điện có khả năng chịu nhiệt nhưng khó có thể đảm bảo trong môi trường ẩm ướt nên lựa chọn lắp đặt van ở các vị trí khô ráo, có mái tre. Hạn chế lắp đặt ngoài trời.
  2. Đảm bảo đường ống khóa hệ thống cũng như lưu chất bên trong hệ thống.
  3. Vệ sinh sạch sẽ đường ống, đầu nối trước khi lắp đặt.
  4. Sau khi vệ sinh sạch sẽ hệ thống ống cũng như đầu liên kết. Quấn băng tang vào đầu liên kết van bi ren hoặc chất trám ren để gia cố sự chắc chắn và kín khít cho mối nối.
  5. Đạt van bi điện vào vị trí liên kết, siết chặt đến khi cảm thấy chắc chắn.
  6. Nối nguồn điện với bộ điều khiển cũng như dây tín hiệu đến tủ PCL và phòng điều khiển.
  7. Kiểm tra tổng thể, chạy thử trước khi đưa vào hoạt động.

Dạng liên kết bích

Đối với van bi điều khiển điện mặt bích thì việc lắp đặt có chút rườm rà hơn so với van bi ren bởi cần phải hàn mặt bích vào hệ thống ống trước cũng như đo chính xác khoảng cách giữa 2 đầu ống bằng với kích thước 2 mặt bích của van bi điện.

Thứ tự lắp đặt van có thể nói ngẵn gọn như sau:

Chuẩn bị phụ kiện, công cụ hỗ trợ

  • Mặt bích: Số lượng 2 – 4 cái tùy vào hệ thống lắp đặt đã có sẵn hay chưa. Lưu ý là mặt bích phải mang tiêu chuẩn giống tiêu chuẩn van cửa.
  • Bulong + đai ốc: Số lượng, kích cỡ của bu lông, phụ thuộc vào tiêu chuẩn của mặt bích lắp ghép. Chiều dài của bu lông sẽ được tính toán dựa vào chiều dày mặt bích trên ống, chiều dày mặt bích trên van, số lượng đai ốc ( Ecu ) lắp trên 1 bu lông…
  • Gioăng làm kín: số lượng 2 cái, sử dụng đặt ở giữa van cổng và mặt bích.
  • Dụng cụ xiết chặt: Búa, cờ lê, mỏ lét để xiết các đai ốc. Riêng đường ống là dòng ống nhựa, nên sử dụng thêm keo dán nhựa.

Tiến hành lắp đặt

Cách lắp đặt van bi điện mặt bích
  • Bước 1 : Định vị chắc chắn đường ống bằng các giá đỡ hoặc đòn kê.
  • Bước 2 : Đo và cắt ống theo chiều dài của van cổng và làm sạch ống.
  • Bước 3 : Hàn 2 mặt bích vào hai đầu ống.
  • Bước 4 : Đưa van bi điện vào vị trí lắp đặt khi mặt bích đã nguội hẳn
  • Bước 5 : Chèn gioăng làm kín vào giữa mặt bích và mặt bích trên van bi điện.
  • Bước 6 : Tiến hành xỏ các bu lông qua mặt bích và van.
  • Bước 7 : Xiết chặt dần đều các bu lông theo từng cặp đối diện nay, siết từ từ và đều.
  • Bước 8 : Vận hành thử van, test hệ thống và tiến hành nghiệm thu.

Một số cách lựa chọn van bi điều khiển điện

Có khá nhiều cách để lựa chọn sản phẩm phù hợp với hệ thống làm việc của mình, nhưng sau đây chúng tôi sẽ hướng dẫn quý khách hàng và bạn đọc 1 số cách lựa chọn được xem như tối ưu nhất:

Lựa chọn theo môi trường làm việc

Với các môi trường làm việc khác nhau thì nên lựa chọn vật liệu sản xuất van cơ học cũng khác nhau. Chúng ta không thể lựa chọn van nhựa cho các hệ thống làm việc có nhiệt độ lên tới vài trăm độ C, đó là điều không thể xảy ra.

Chúng tôi xin phép đưa ra 1 số môi trường làm việc thích hợp với từng loại vật liệu van như:

  • Môi trường hóa chất: Nên sử dụng dòng van bi nhựa
  • Môi trường nhiệt độ, áp suất cao: Vật liệu thép đúc
  • Môi trường phòng thì nghiệm, yêu cầu cao: Inox
  • Các môi trường khác: Van bi gang hay thép dẻo, thép carbon

Lựa chon theo kích cỡ van bi điện

Đối với kích cỡ của van thì điều lưu ý ở đây không phải chỉ có kích thước của van cơ lắp đặt với hệ thống mà còn cần quan tâm đến lực kéo của bộ truyền động khí nén cho van. Mỗi van cơ học sẽ được liên kết với từng model khí nén riêng để có thể đảm bảo được lực kéo khi đóng mở. Cụ thể là:

Kích cỡ van cơModel bộ điện Geko
DN15GKE-03
DN20GKE-03
DN25GKE-03
DN32GKE-05
DN40GKE-05
DN50GKE-05
DN65GKE-010

Lưa chọn theo nguồn gốc xuất xứ, thương hiệu van

Đối với việc lựa chọn theo nguồn gốc xuất xứ thì có 2 kiểu lựa chọn cho quý khách hàng và bạn đọc đó là:

Nguồn gốc van cơ học

Với các thương hiệu nổi tiếng hiện nay của van bi cơ học như Samwoo – Hàn Quốc, JS – Trung Quốc, JAKI – Đài Loan, AMG – Malaysia, AVK – Đan Mạch…

Nguồn gốc bộ điều khiển điện

Với đa dạng thương hiệu cũng như nguồn gốc xuất xứ đang có mặt trên thị trường hiện nay, để có thể lựa chọn được 1 sản phẩm có độ bền cao, hiệu quả làm việc ổn định cũng như tuổi thọ lâu dài trong thời gian làm việc thì chúng tôi xin giới thiệu đến mọi người 2 dòng thương hiệu đó là: Geko – Đài Loan và KBvalve – Hàn Quốc.

Quý khách hàng và bạn đọc có thể tham khảo 1 số hình ảnh của 2 sản phẩm này:

bộ điều khiển điện geko
Bộ điều khiển điện Geko – Đài Loan
bộ điều khiển điện kbvalve
Bộ điều khiển khí nén KBvalve – Hàn Quốc

Theo nhà cung cấp

Để có thể lựa chọn được nhà cung cấp hàng chính hãng, đảm bảo chất lượng quý khách hàng và bạn đọc nên quan tâm đến 1 số vấn đề như:

  • Giấy tờ nguồn gốc xuất xứ của sản phẩm CO – CQ.
  • Giấy xác liệt kê danh sách sản phẩm nhập khẩu của đơn vị hải quan PKL.
  • Giấy tờ xuất kho tại nhà cung cấp.

Tham khảo thêm các dòng van tự động hóa khác như:

Tìm hiểu về van bi điều khiển khí nén

Giá van bướm điều khiển khí nén

Giảm 10% các sản phẩm van bướm điều khiển điện

Thời gian bảo hành bao lâu?

Đối với các dòng sản phẩm về điện tử cũng như smart bên công ty TNHH TM và XHK HT Việt Nam chúng tôi luôn bảo hành 12 tháng, đổi trả 1 1 trong thời gian bảo hành 12 tháng nếu có lỗi về thông số kỹ thuật sản phẩm.
