Van dùng cho bể bơi: Các loại và cách chọn cho hệ thống lọc

Van dùng cho bể bơi gồm nhiều loại phục vụ hệ thống tuần hoàn, lọc, rửa lọc, cấp bù và xử lý nước. Trong bài viết này, các dòng van nhựa uPVC được ưu tiên giới thiệu cho đường nước có điều kiện làm việc phù hợp, gồm van bi uPVC, van một chiều uPVC và van bướm nhựa; ngoài ra còn có van chuyển hướng, van 6 chức năng bình lọc và van điều khiển tự động.

Van bể bơi còn được gọi là van hồ bơi. Để chọn đúng thiết bị, cần xác định nhiệm vụ của từng đường ống trước khi chọn vật liệu, kích thước và kiểu vận hành. Bài viết này giúp chủ đầu tư, nhà thầu và người vận hành đối chiếu các nhóm van theo vị trí sử dụng thực tế.

Van dùng cho bể bơi có nhiệm vụ gì?

Khi bố trí van dùng cho bể bơi, cần hiểu cách nước di chuyển qua các công đoạn theo thiết kế để được lọc và xử lý trước khi quay trở lại bể. Trên hệ thống đó, van đảm nhận những nhiệm vụ khác nhau:

• Đóng mở và cô lập thiết bị: Ngắt từng nhánh khi cần bảo trì bơm, cụm lọc hoặc thiết bị liên quan.
• Chuyển hướng dòng nước: Lựa chọn tuyến vận hành, tuyến đi tắt hoặc nhánh cấp nước theo cấu hình hệ thống.
• Hạn chế dòng chảy ngược: Sử dụng van một chiều tại vị trí được thiết kế yêu cầu.
• Hỗ trợ điều chỉnh lưu lượng: Chọn loại van có đặc tính phù hợp nếu cần điều tiết hoặc cân bằng dòng nước.
• Tự động hóa: Kết hợp bộ điều khiển và tín hiệu liên động để vận hành theo trình tự.

Van giúp kiểm soát đường nước, còn hiệu quả vệ sinh nước phụ thuộc tổng thể vào thiết kế tuần hoàn, thiết bị lọc, chế độ xử lý và quy trình vận hành.

Ưu tiên van nhựa uPVC cho đường nước tuần hoàn bể bơi

Khi chọn van dùng cho bể bơi có đường ống uPVC, van nhựa uPVC là phương án nên được xem xét trước tại những vị trí có điều kiện làm việc phù hợp. uPVC, còn được viết là PVC-U, là polyvinyl chloride không hóa dẻo. Khi lựa chọn đồng bộ van và đường ống, cần đối chiếu đúng kích thước, tiêu chuẩn đầu nối và phương pháp lắp đặt.

• Thuận tiện khi kết nối hệ ống nhựa: Có thể lựa chọn van với đầu dán keo, đầu ren, rắc co hoặc mặt bích tùy model. Các kiểu đầu nối không được dùng thay thế tùy ý.
• Không bị gỉ theo cơ chế của kim loại: Đây là đặc điểm đáng cân nhắc trong phòng máy ẩm. Tuy nhiên, vật liệu vẫn cần được kiểm tra khả năng chịu hóa chất và điều kiện môi trường.
• Khối lượng nhẹ: Thuận tiện cho thao tác lắp đặt; đường ống và bộ điều khiển vẫn phải được đỡ đúng yêu cầu.
• Nhiều lựa chọn theo chức năng: Có thể xem xét van bi uPVC, van một chiều uPVC, van bướm có cấu hình uPVC và van bi/van bướm nhựa kết hợp bộ điều khiển phù hợp.

Ưu tiên uPVC không có nghĩa dùng uPVC cho mọi vị trí. Phải kiểm tra áp suất cho phép theo nhiệt độ, vật liệu gioăng, lưu lượng và dữ liệu tương thích của đúng sản phẩm. Nước bể bơi đã xử lý, nước gia nhiệt, nước điện phân muối và hóa chất châm đậm đặc cần được đánh giá riêng. Không nên quảng cáo van uPVC là chịu mọi hóa chất hoặc có cùng giới hạn vận hành giữa các model.

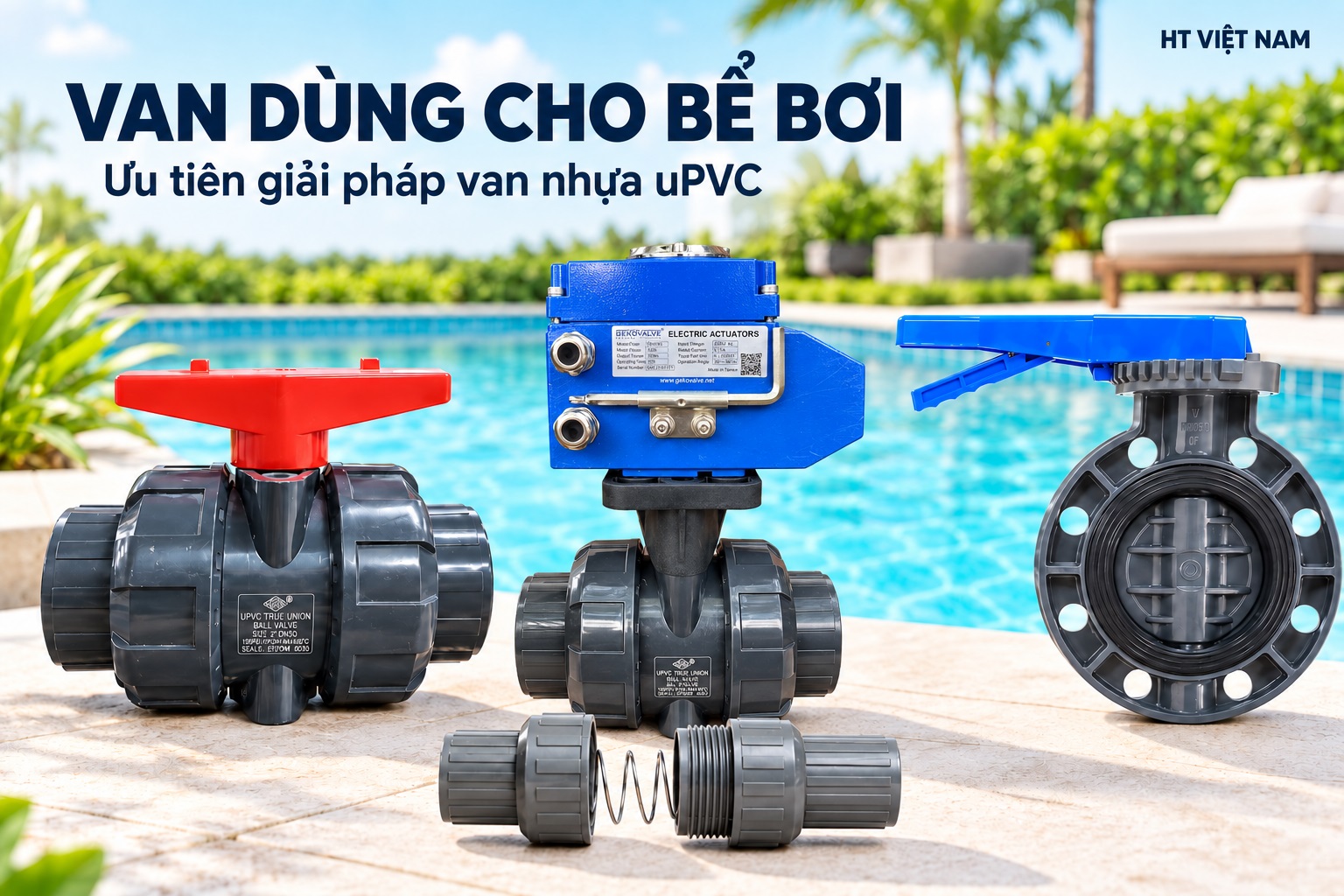

Các loại van dùng cho bể bơi: Ưu tiên cấu hình nhựa uPVC

Nhóm van	Nhiệm vụ chính	Điểm cần kiểm tra
Van bi	Đóng mở, cô lập nhánh đường ống	Vật liệu, kiểu kết nối, đường kính thông dòng
Van bướm	Đóng mở tuyến ống hoặc nhánh thiết bị	Gioăng, khoảng hở đĩa, mặt bích và mô-men vận hành
Van một chiều	Hạn chế nước chảy ngược	Chiều lắp, áp suất mở, tổn thất áp suất và tư thế lắp
Van chuyển hướng	Lựa chọn hoặc phân phối đường nước	Sơ đồ cổng, vị trí đóng mở và khả năng lắp bộ điều khiển
Van đa cổng bình lọc	Chọn chế độ làm việc của cụm lọc tương thích	Model bình lọc, sơ đồ nối cổng và hướng dẫn vận hành
Van điều khiển tự động	Đóng mở hoặc điều tiết theo tín hiệu	Nguồn cấp, tín hiệu, trạng thái khi mất nguồn và liên động

Van bi nhựa uPVC cho đường ống bể bơi

Van bi nhựa uPVC có bộ phận đóng mở dạng viên bi khoan lỗ. Đây là phương án có thể xem xét tại các nhánh cần cô lập dòng nước và thao tác đóng mở rõ ràng.

Với van bi uPVC kiểu rắc co, cần kiểm tra kết cấu tháo lắp, kích thước đầu nối và yêu cầu đỡ đường ống của nhà sản xuất. Không nên mặc định mọi van bi nhựa đều có thể tháo bảo trì theo cùng một cách.

Khi chọn van bi, hãy đối chiếu đường kính thông dòng và tổn thất áp suất. Nếu mục tiêu là điều tiết chính xác, cần kiểm tra đặc tính của model thay vì sử dụng van đóng mở thông thường để thay thế.

Van bướm nhựa cho hệ thống lọc và tuần hoàn

Van bướm sử dụng đĩa quay để thay đổi tiết diện dòng chảy. Khi bố trí trên tuyến ống hoặc cụm lọc, cần kiểm tra sự tương thích giữa van, đầu nối và mặt bích.

Với hệ ống nhựa, có thể ưu tiên xem xét van bướm có phần tiếp xúc nước bằng uPVC khi phù hợp. Cần xác định riêng vật liệu thân, đĩa, trục và gioăng; tên gọi “van bướm nhựa” không bảo đảm mọi chi tiết đều làm từ uPVC. Van có các kiểu vận hành như tay gạt, tay quay, điều khiển điện hoặc khí nén. Việc lựa chọn phụ thuộc môi trường nước, kích thước đường ống và yêu cầu điều khiển.

Riêng van bướm nhựa cần được đánh giá theo cấu hình tiếp xúc với nước, gioăng và điều kiện hóa chất. Đây là một nhóm sản phẩm trong hệ thống van bể bơi, không đại diện cho tất cả các loại van sử dụng trong phòng máy.

Van một chiều nhựa uPVC cho đường nước cần chống chảy ngược

Van một chiều nhựa uPVC là phương án có thể xem xét để đồng bộ với hệ ống nhựa tại vị trí cần hạn chế dòng nước quay ngược theo thiết kế. Không nên tự bổ sung van chỉ vì đường ống nằm gần bơm hoặc thiết bị xử lý.

Cần kiểm tra chiều mũi tên trên thân, tư thế lắp cho phép, áp suất mở và khả năng kiểm tra bảo trì. Chọn van có tổn thất áp suất không phù hợp có thể làm thay đổi đặc tính vận hành của tuyến ống.

Van chuyển hướng hai ngả, ba ngả

Van chuyển hướng chuyên dụng giúp lựa chọn hoặc chia đường nước giữa các nhánh. Trước khi lắp, cần xác định chính xác cổng vào, cổng ra và phạm vi xoay của bộ phận điều khiển.

Không nên suy đoán trạng thái mở đóng chỉ từ hướng tay van. Với từng thiết kế, ký hiệu trên thân và hướng dẫn của hãng mới là căn cứ để xác định đường nước.

Nhà sản xuất Jandy phân chia sản phẩm van bể bơi thành các nhóm chuyển hướng, một chiều, van bướm và rửa lọc, cho thấy từng loại có nhiệm vụ riêng trong hệ thống. Tham khảo các nhóm van bể bơi của Jandy.

Van đa cổng cho bình lọc

Van đa cổng thường được sử dụng với bình lọc tương thích để lựa chọn các chế độ như lọc, rửa ngược, xả rửa hoặc xả thải. Số chế độ và đường đi của nước phụ thuộc đúng model sản phẩm.

Đây là thiết bị điều hướng nhiều cổng theo cấu hình của cụm lọc. Van bi hoặc van bướm lắp riêng lẻ không thể thay thế trực tiếp nếu chưa thiết kế lại đường ống và quy trình thao tác.

Phải dừng bơm trước khi chuyển vị trí van đa cổng theo hướng dẫn của nhà sản xuất. Tài liệu Pentair cũng yêu cầu nối đúng các cổng bơm, xả và hồi nước. Không vận hành bơm khi cấu hình van làm chặn đường dòng chảy. Hướng dẫn van đa cổng Pentair.

Van điều khiển điện, khí nén và van điện từ

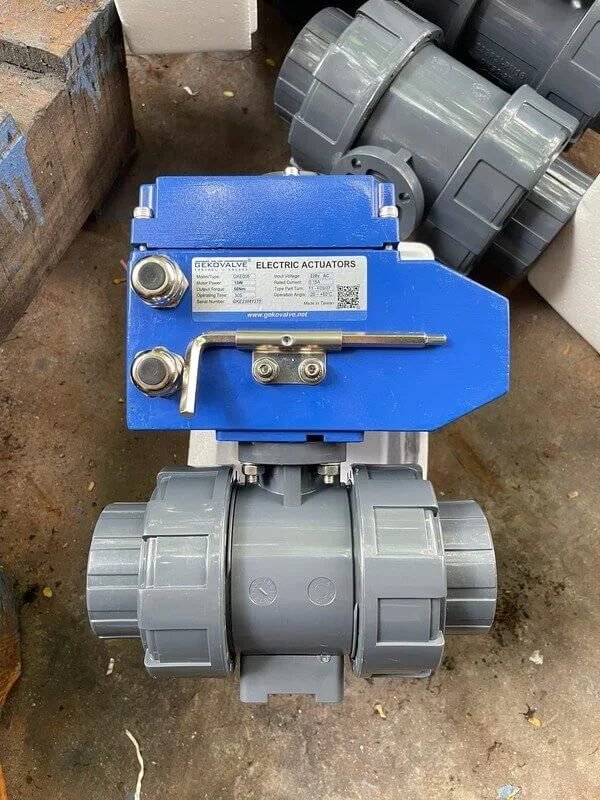

Van điều khiển điện hoặc khí nén có thể được xem xét khi phòng máy cần đóng mở từ xa hoặc vận hành tự động. Tùy ứng dụng, phần thân van có thể là van bi, van bướm hoặc thiết kế khác.

Van điện từ là một nhóm có nguyên lý vận hành riêng. Nếu dùng cho nhánh cấp bù hoặc chức năng phụ trợ, cần kiểm tra lưu lượng, chênh áp hoạt động, chế độ thường đóng/thường mở và nguồn điện; không mặc định van điện từ phù hợp để thay van đóng mở tuyến tuần hoàn chính.

Tham khảo các nhóm van điều khiển điện và van điều khiển khí nén để đối chiếu phương án.

Chọn van dùng cho bể bơi theo từng vị trí

Khu vực	Yêu cầu lựa chọn
Đường hút và nhánh kết nối bơm	Kiểm tra tổn thất áp suất, độ kín, cấu hình hút và khả năng cô lập bảo trì
Đường đẩy và tuyến tuần hoàn	Đối chiếu lưu lượng, áp suất, khả năng chống chảy ngược nếu thiết kế yêu cầu
Cụm lọc	Chọn van đa cổng tương thích hoặc cụm van rời theo bản vẽ được thiết kế
Đường hồi, đường đi tắt	Xác định nhu cầu đóng mở, chuyển hướng hoặc cân bằng dòng nước
Đường cấp bù	Xác định lưu lượng, tín hiệu điều khiển và yêu cầu bảo vệ nguồn nước cấp
Đường hóa chất	Kiểm tra riêng nồng độ, nhiệt độ, vật liệu và cấu hình an toàn của cụm châm

Đây là khung đối chiếu chức năng, không phải sơ đồ lắp đặt áp dụng chung. Số lượng và vị trí van cần được xác định theo bản vẽ của công trình.

Vật liệu nào phù hợp với van dùng cho bể bơi?

Không nên chọn vật liệu chỉ bằng tên “nhựa”, “inox” hoặc “gang”. Cần xác định những bộ phận thực sự tiếp xúc với nước như thân, đĩa/bi, trục, lớp lót và gioăng.

Đối với van nhựa, đối chiếu loại nhựa cụ thể và giới hạn sử dụng của nhà sản xuất. Đối với van kim loại, kiểm tra vật liệu chi tiết và lớp bảo vệ phù hợp với môi trường thực tế. Với bể gia nhiệt hoặc điện phân muối, cần đánh giá theo các điều kiện đó thay vì áp dụng cấu hình của bể nước thông thường.

Gioăng cũng cần được lựa chọn theo môi trường tiếp xúc. Không có cơ sở để khẳng định một loại gioăng luôn tốt hơn cho mọi ứng dụng.

Nước tuần hoàn đã xử lý và hóa chất đậm đặc trên đường châm là hai điều kiện khác nhau. Khi đối chiếu tương thích hóa chất, cần cung cấp đúng loại hóa chất, nồng độ và nhiệt độ cho nhà sản xuất. Hướng dẫn kiểm tra tương thích của ASAHI YUKIZAI.

6 thông tin cần có trước khi chọn van dùng cho bể bơi

1. Nhiệm vụ của van: Đóng mở, điều tiết, chuyển hướng hay chống chảy ngược.
2. Kích thước và kết nối: DN, kích thước ống, tiêu chuẩn mặt bích hoặc kiểu đầu nối.
3. Lưu lượng: Lưu lượng thiết kế và tổn thất áp suất chấp nhận được.
4. Áp suất, nhiệt độ: Điều kiện làm việc và các tình huống chuyển trạng thái cần xem xét.
5. Môi trường nước: Phương pháp khử trùng, độ mặn, hóa chất và nhiệt độ.
6. Kiểu vận hành: Thao tác tay, điều khiển từ xa hoặc tự động theo trình tự.

Ví dụ, chỉ cung cấp thông tin “cần van cho ống 110” chưa đủ để chốt sản phẩm. Đơn vị tư vấn vẫn cần biết loại ống, kiểu kết nối, vị trí lắp và yêu cầu vận hành.

Những lỗi thường gặp khi chọn và lắp van dùng cho bể bơi

• Dùng một loại van cho mọi vị trí: Bỏ qua sự khác biệt giữa đóng mở, chuyển hướng và chống chảy ngược.
• Chọn theo đường kính mà bỏ qua lưu lượng: Không kiểm tra tổn thất áp suất của van.
• Lắp sai chiều hoặc sai tư thế: Đặc biệt cần chú ý với van một chiều và thiết bị có yêu cầu chiều dòng chảy.
• Dùng van để kéo chỉnh đường ống lệch: Tạo tải cơ học không phù hợp lên van và đầu nối.
• Chọn bộ điều khiển thiếu thông tin: Chưa xác định mô-men, thời gian đóng mở và trạng thái khi mất nguồn.
• Thiếu nhãn nhận diện: Người vận hành khó xác định van nào thuộc nhánh lọc, hồi hoặc xả.

Trước khi bảo trì, cần dừng thiết bị liên quan, cô lập nguồn năng lượng và xả áp theo quy trình. Với đường hút bể bơi, việc thay đổi cấu hình phải được người có chuyên môn đánh giá để không ảnh hưởng an toàn của hệ thống.

Báo giá van dùng cho bể bơi gồm những gì?

Báo giá van dùng cho bể bơi cần nêu rõ loại van, mã sản phẩm, vật liệu, kích thước, kiểu kết nối và phụ kiện đi kèm. Với van tự động, cần phân biệt giá thân van với bộ điều khiển, phụ kiện tín hiệu và yêu cầu đấu nối.

Để nhận phương án sát nhu cầu, hãy gửi:

• Bản vẽ hoặc ảnh hiện trạng phòng máy.
• Vị trí, chức năng và số lượng van.
• Kích thước đường ống và kiểu kết nối.
• Lưu lượng, áp suất, nhiệt độ nếu đã có.
• Thông tin xử lý nước và hóa chất tiếp xúc.
• Nhu cầu vận hành tay hoặc tự động.

Không nên so sánh hai báo giá chỉ bằng kích thước van. Hai sản phẩm cùng DN có thể khác vật liệu, kết nối, giới hạn vận hành và cấu hình phụ kiện.

Câu hỏi thường gặp về van dùng cho bể bơi

Bể bơi cần những loại van nào?

Các loại van dùng cho bể bơi được chọn theo sơ đồ hệ thống, có thể gồm van đóng mở, van một chiều, van chuyển hướng, van đa cổng và van tự động. Không phải công trình nào cũng cần đầy đủ các nhóm này.

Nên chọn van nhựa uPVC hay van kim loại?

Với tuyến nước sử dụng ống uPVC, nên xem xét cấu hình van uPVC trước nếu đáp ứng yêu cầu. Van kim loại hoặc vật liệu khác được cân nhắc khi thiết kế cần. Quyết định cuối cùng phụ thuộc môi trường nước, áp suất, nhiệt độ, kết nối và dữ liệu của từng sản phẩm.

Van bướm có thay được van đa cổng bình lọc không?

Không thay trực tiếp theo nguyên tắc tháo một van rồi lắp một van khác. Nếu sử dụng cụm van rời, cần có thiết kế đường ống và trình tự vận hành phù hợp với bình lọc.

Có nên dùng van tự động cho phòng máy bể bơi?

Có thể cân nhắc khi cần điều khiển từ xa hoặc vận hành theo trình tự. Hệ thống phải được thiết kế tín hiệu và liên động phù hợp với bơm, cụm lọc cùng thiết bị liên quan.

Khi thay van cũ cần gửi thông tin gì?

Nên gửi ảnh tổng thể, nhãn/model, kích thước và kết nối. Nếu van cũ hỏng, hãy mô tả tình trạng để kiểm tra cả nguyên nhân từ hệ thống thay vì chỉ thay đúng hình dáng.
