Van bướm tay quay

Công ty HT Việt Nam chuyên cung cấp các dòng van bướm tay quay, và các dòng van bướm khác. Sản phẩm được nhập khẩu trực tiếp từ các hãng tên tuổi như Kitz – Nhật bản, SamWoo – Hàn Quốc, Wonil – Hàn Quốc, AUT – Malaysia, ..v..v…

với đầy đủ chứng từ nhập khẩu cũng như đạt tiêu chuẩn quốc tế đầu ra trước khi đến với thị trường tiêu dùng

Van bướm tay quay là gì

Vậy van bướm tay quay là gì, Ưu điểm của nó như thế nào?, nó hoạt động ra sao?, mua ở đâu để có giá rẻ và đảm bảo chất lượng sản phẩm?,..v..v.. Ngay sau đây chúng ta sẽ cùng nhau đi tìm hiểu những vấn đề còn tồn tại mà chưa có lời giải đáp đó

Thông số kỹ thuật chung

  • Kích thước : DN50 – DN600 ( Size lớn hơn đặt hàng 30 ngày )
  • Vật liệu chế tạo : Thân gang, inox, nhựa, thép
  • Cánh, trục : Inox SUS304, SUS316, Nhựa
  • Môi trường hoạt động : Nước, khí, chất lỏng, hóa chất, gas, xăng…
  • Nhiệt độ chịu đựng : – 20o – 200o C
  • Áp lực làm việc : PN10, PN16, PN25
  • Kiểu kết nối : Dạng kết nối Wafer, Lug, 2 mặt bích
  • Hãng van : Wonil, Samwoo, Kizt, ARV, Aut…
  • Kiểu vận hành : Thao tác thủ công bằng Tay quay, vô lăng
  • Xuất xứ : Hàn quốc, Malaysia, Nhật…
  • Bảo hành : 12 tháng.
  • Tình trạng: Hàng sẵn.

 Giới thiệu van bướm tay quay (Butterfly Valve Gearbox)

van bướm

Van bướm tay quay hay còn có tên gọi khác là tay bướm vô lăng, van cánh bướm tay quay. . Là dòng van bướm được điều khiển đóng mở thủ công bằng tay quay vô lăng. Thông qua hệ số cấp bánh răng truyền động trợ lực từ tay qua đến trục van (ty van) đưa van xoay 1 góc 90o tương ứng với trạng thái mở của van và thao tác ngược tay quay lại là đóng van

 Thông số kỹ thuật chung

  • Kích thước : DN50 – DN600 ( Size lớn hơn đặt hàng 30 ngày )
  • Vật liệu chế tạo : Thân gang, inox, nhựa, thép
  • Cánh, trục : Inox SUS304, SUS316, Nhựa
  • Môi trường hoạt động : Nước, khí, chất lỏng, hóa chất, gas, xăng…
  • Nhiệt độ chịu đựng : – 20o – 200o C
  • Áp lực làm việc : PN10, PN16, PN25
  • Kiểu kết nối : Dạng kết nối Wafer, Lug, 2 mặt bích
  • Hãng van : Wonil, Samwoo, Kizt, ARV, Aut…
  • Kiểu vận hành : Thao tác thủ công bằng Tay quay, vô lăng
  • Xuất xứ : Hàn quốc, Malaysia, Nhật…
  • Bảo hành : 12 tháng
  • Tình trạng: Hàng sẵn

Ưu điểm, nhược điểm của van bướm tay quay

Van bướm tay quay là sản phẩm của ngành van công nghiệp rất phổ biến hiện nay. Được nhiều đơn vị sử dụng, lựa chọn trong nhiều lĩnh vực khác nhau. Tuy nhiên là bất kể dòng van nào cũng đều có điểm mạnh và điểm yếu của van

van bướm tay quay

 Ưu điểm

  • Van bướm tay xoay được thiết kế với kích thước nhỏ gọn, hiện đại, không quá to nên việc vận chuyển dễ dàng
  • Vận chuyển dễ dàng do được thiết kế nhỏ gọn, hiện đại và thông minh.
  • Dễ dàng thực hiện các thao tác đóng/ mở van nhanh chóng.
  • Chi phí đầu tư không quá đắt.
  • Độ bền của van cao bởi được làm từ những vật liệu: Inox, gang, thép,..v..v..
  • Đa dạng về kích cỡ đường ống van.
  • Khả năng chịu mài mòn và nhiệt độ tốt nên hoạt động hiệu quả ở nhiều môi trường.
  • Được dùng trong nhiều hệ thống làm mát, chống cháy, không khí, môi trường axit, kiềm…

 Nhược điểm

  • Không có các kích thước van bé hơn DN50.
  • Nếu van thường xuyên hoạt động ở các góc nhỏ hơn 90o thì tuổi thọ của van không cao.
  • Khả năng điều tiết áp suất kém.
  • Dòng lưu chất khi đi qua đĩa van thường bị nhiễu loạn dòng chảy do đĩa van.

Cấu  tạo của van bướm tay quay

cấu tạo van bướm tay quay

Về cấu tạo của van bướm tay quay thì cũng tương tự như van bướm tay gạt. Chỉ khác ở điểm là có cơ cấu trợ lực cho thao tác đóng mở van dễ dàng mà chỉ cần tác động lực ở mức bình thường.

Chúng ta cùng đi cụ thể từng phần một:

  • Thân van: là bộ phận bao quanh các chi tiết cấu thành nên van. Được chế tạo nguyên khối từ Gang, Inox, nhựa. Và được chế tạo theo tiêu chuẩn mặt bích. Cùng với đó là phù hợp với 3 kiểu lắp đặt là Wafer, Lug, 2 mặt bích
  • Đĩa van: là bộ phận quan trọng nhất của van. Trực tiếp làm việc, điều tiết dòng lưu chất. Được làm từ gang, inox, nhựa. Có hình tròn dạng cánh bướm.
  • Vòng đệm: hay còn được gọi là gioăng làm kín. Được làm từ cao su EPDM, NBR hoặc là teflon PTFE
  • Trục van (ty van): là bộ phận truyền chuyển động đóng mở van từ bộ điều khiển truyền động đến đĩa van. Có 2 trục van được lắp đối xứng nhau.
  • Bộ điều khiển tay quay: có hình dạng vô lăng. Trên tay quay vô lăng đó có hiển thị chiều quay đóng mở van.
  • Hộp số cấp bánh răng: bao gồm hộp số cấp bánh răng,bánh răng, bộ trợ lực bên trong nhằm hỗ trự lực tác động lên tay quay để đóng mở van.

Và một số linh kiện thêm như óc vít, vòng đệm cổ van….

Nguyên lý hoạt động van bướm điều khiển tay quay

nguyên ly hoạt động van bướm
  • Mở van:

Hiện tại van đang ở vị trí đóng hoàn toàn 0o. Chúng ta tác động lực lên tay quay vô lăng theo chiều từ phải qua trái đến khi tay quay hết hành trình thì  van đang ở trạng thái mở lớn nhất 90o tương ứng với trạng thái mở van. Chúng ta có thể quan sát bộ hiển thị hành trình van ở trên để biết được tình trạng van.

  • Đóng van:

Sau khi thao tác mở van tức là van đang ở  vị trí 90 độ thì chúng ta thao tác ngược lại với quá trình mở van là quay vô lăng từ trái qua phải. Đến hết hành trình sẽ cảm thấy rất nặng không xoay được nữa. Khi đó van đã đóng hoàn toàn.

  • Điều tiết dòng chảy:

Với một số hệ thống cần điều tiết dòng chảy thì chúng ta thao tác mở và đóng van chậm rãi. Để điều chỉnh các góc độ mình mong muốn trong phạm vi từ 0 – 90 độ.

Nguyên lý hoạt động của van bướm.

Như ở trên chúng ta đã cùng nhau tìm hiểu về cấu tạo cũng như nguyên lý hoạt động của tất cả các loại van bướm tay quay. Và đấy là cấu tạo chung của tất cả các dòng sản phẩm được phân loại sau đây.

Phân loại van bướm tay quay

Về cách phân loại để có được sự lựa chính xác cho công trình, hệ thống của mình chúng tôi có 1 số cách để bạn lựa chọn như sau:

Lựa chọn theo chất liệu van

Vật liệu cấu thành nên van là yếu tố quan trọng nhất đảm bảo được tuổi thọ của van cũng như chi phí lắp đặt ban đầu không lãng phí.

van bướm nhựa

Van bướm tay quay nhựa: là dòng van được tạo thành từ nhựa cao cấp loại một UPVC, PVC, CPVC ..v..v.. được áp dụng rất phổ biến trong ngành van công nghiệp bởi những đặc điểm như khả năng chống ăn mòn hóa học cao, làm việc hiệu quả ở các môi trường axit, bazo, kiềm, muối. Chính vì thế các nhà máy hóa chất luôn ưu tiên sử dụng dòng van bướm tay quay nhựa này cho hệ thống của mình.

Van bướm tay quay inox

van bướm inox

Dòng van có cấu tạo hoàn toàn từ inox cao cấp 304SS, 316SS. Ưu tiên làm việc cho những môi trường có nhiệt độ cao, áp suất đường ống lớn. Chính vì những tính năng làm việc hiệu quả ở những môi trường khắc nghiệt nên dòng van này có giá thành cao nhất trong các dòng van bướm tay quay.

Van bướm tay quay thân gang đĩa inox

van bướm thân gang đĩa inox tay quay

Là dòng van với giá thành trung bình bởi vật liệu cấu thành nên 2 phần chính là 2 loại khác nhau. Thân được làm bằng gang vẫn đảm bảo được sự vững chắc cho van, Đĩa van được làm từ inox đảm bảo được những yêu cầu về an toàn cho dòng lưu chất cũng như độ bền tuổi thọ của van…

Phân loại theo dạng kết nối với đường ống

Chung quy lại là tất cả các dòng van bướm đều có đặc điểm là kết nối bích, và tất cả các sản phẩm sản xuất đều phải đạt tiêu chuẩn quốc tế mặt bích là BS, ANSI, DIN, JIS10K.

Van bướm tay quay dạng Wafer

van bướm dạng wafer

Là dạng van được kết nối với đường ống thông qua 2 tai van bên trên (có thể là 4 tai van bên trên chia đều cho 2 bên hoặc có thể là chia đều trên dưới) tùy vào kích thước van là DN bao nhiêu thì nhà sản xuất tính toán kỹ lưỡng cho các vị trí tai van sao cho đảm bảo được tính an toàn khi hoạt động. Là dạng van có giá thành rẻ nhất và được sử dụng nhiều nhất.

Van bướm tay quay dạng Lug type

van bướm tay quay dạng lug

La dạng van được kết nối với đường ống bằng trục vít thông qua các lỗ ren trên thân van. Với kiểu kết nối này thì luôn đảm bảo được tính an toàn và mức độ hoạt động ổn định cho hệ thống lắp đặt yêu cầu sự chắc chắn.

Van bướm tay quay dạng 2 mặt bích

van bướm inox 2 mặt bích

Dạng 2 mặt bích này thì các nhà sản xuất áp dụng cho những đường ống có kích thước lớn. Kết nối lắp ráp với đường ống 2 đầu bằng cố định mặt bích và siết chặt bằng những bulong – đai ốc 1 cách chắc chắn. Những hệ thống có kích thước lớn, kèm theo đó là áp suất đường ống cao, độ rung lắc lớn. Thì dòng van kiểu kết nối này luôn được ưu tiên lựa chọn..

Tiếp theo chúng ta sẽ tìm hiểu về cách phân loại theo hãng sản xuất.

Phân loại theo hãng sản xuất

Hiện nay có rất nhiều hãng sản xuất van bướm nổi tiếng như: Kitz – Nhật Bản, Samwoo – Hàn Quốc, AUT – Malaysia, Wonil – Hàn Quốc, YDK – Hàn Quốc, ..v..v..

Chúng tôi xin điểm qua một số dòng van bướm tay quay hiên nay Công ty HT chúng tôi đang cung cấp ra thị trường toàn quốc:

 Van Bướm tay quay Kitz – Nhật Bản

Nhật Bản luôn là một trong những nước đi đầu về nhiều ngành công nghiệp lớn và ngành van công nghiệp cũng nằm trong số đó. Với những sản phẩm luôn đứng đầu về chất lượng đã được nhiều quốc gia nhập khẩu. Và tên tuổi của hãng này thì không còn quá lạ lẫm trong khi ai ai cũng đều biết đến

 Van bướm tay quay Samwoo – Hàn Quốc

van bướm samwoo hàn quốc

Với hơn 20 năm sản xuất và phát triển. Các sản phẩm của hãng SamWoo hiện nay có 1 vị thế khá là vững vàng trong ngành van. Và sản phẩm van bướm tay quay của hãng này cũng đã đóng góp 1 phần cho công cuộc phát triển thương hiệu của họ. Với mỗi sản phẩm khi đưa đến tay người sử dụng luôn luôn đạt chuẩn Châu Âu. Và đặc biệt là giá thành của hãng này đưa ra cho mỗi dòng sản phẩm cũng khá là hợp lý.

 Van bướm tay quay Wonil – Hàn Quốc

van bướm Wonil Hàn Quốc

với hơn 30 năm phát triền thì cũng không phải là ngắn đối với hãng Wonil. Thương hiệu luôn được nhiều hãng khác cạnh tranh về các sản phẩm. Chính vì những sự cạnh tranh của các hãng như thế mà chúng ta càng có nhiều sự lựa chọn hơn.

Van bướm tay quay YDK – Hàn Quốc.

Van bướm tay quay AUT – Malaysia.

Van bướm tay quay ARV – Malaysia.

Van bướm tay quay Jouen – Hàn Quốc

Van bướm tay quay Trung Quốc.

Ngoài ra các bạn có thể tham khảo thêm một số sản phẩm tự động của van bướm như: Van bướm điều khiển điện, van bướm điều khiển khí nén.

Lắp đặt van bướm điều khiển bằng tay quay

 Lưu ý trước khi lắp đặt

Van cánh bướm tay quay được lắp đặt trên hệ thống theo dạng kẹp nên chúng tôi đưa ra một số lưu ý để khách hàng biết như sau:

  • Trước khi lắp đặt van vào đường ống thì đĩa van phải được mở ở góc khoảng ¼. Tránh tình trạng nếu để van ở góc 0o mà siết chặt các con bulong, đai ốc sẽ làm biến dạng vòng đệm dẫn đến tình trạng kẹt đĩa van và rò rỉ  lưu chất.
  • Khi hàn chắc chắn mặt bích sau khi hàn điểm vào đường ống thì nên tháo van bướm ra tránh tình trạng trong quá trình hàn nhiệt độ hàn làm hỏng van.
  • Không nên dùng miếng đệm giữa mặt bích và van
  • Kích thước van và kích thước của mặt bích phải đồng nhất.
  • Tính toán khoảng cách giữa 2 mặt bích phải vừa đủ để lắp đặt van tránh tình trạng quá chặt sẽ làm biến dạng vòng đệm hay quá rộng thì lại khó kín. Và sẽ rất khó trong quá trình lắp đặt.
hướng dẫn lắp đặt

Tiến hành lắp đặt

Để lắp đặt dòng van này hoàn chỉnh chúng ta có 7 bước như sau:

Bước 1: Cho van vào mặt bích, căn chỉnh chính xác các lỗ đục ở trên thân van hoặc lỗ ren trùng với lỗ mặt bích.

Bước 2: Siết vừa đủ để cố định van với đường ống.

Bước 3: Hàn từng điểm một để cố định 2 mặt bích với đường ống (tuyệt đối không được hàn sát nhau và kéo đường hàn. Vì nếu như vậy nhiệt độ hàn sẽ làm hỏng van)

Bước 4: Lấy van ra ngoài.

Bước 5: Sau khi van đã được lấy ra ngoài rồi thì thực hiện hàn kéo đường ốc với 2 mặt bích. Đảm bảo độ vững chắc khi hoạt động kèm theo đó là ko bị rò rỉ.

Hàn xong đợi cho đường ống và mặt bích hàn nguội hoàn toàn thì tiếp tục bước tiếp theo.

Bước 6: Sau khi đường ống đã nguội thì đưa van vào vị trí lắp đặt giữa 2 mặt bích và siết cố định và đều các con ốc, không cần siết quá chặt (nên siết các con ốc đối xứng nhau. Tránh trường hợp mặt bích với van bị vênh).

Bước 7:  Thử thao tác mở hoàn toàn van xem có bị kẹt hay không. Nếu chặt thì kiểm tra lại xem kết nối bích giữa van và đường ống có bị vênh hay không (vênh thì nới lỏng các con ốc chặt ra 1 chút). Nếu ổn rồi thì tiến hành bước tiếp theo.

Bước 8:  Siết chặt các bulong xung quanh mặt bích. Đảm bảo chắc chắn van đã cố định trên đường ống.

Bước 9: Kiểm tra thao tác Đóng/Mở van hoạt động ổn không. Và kiểm tra lại tất cả những bước lắp đặt trước có còn thiếu sót gì không.

Ứng dụng thực tế của van bướm tay quay

Bởi những đa dạng về kích thước từ DN 50 – DN1000. Cùng với đó là đa dạng về chất liệu tạo thành van. Nên chúng ta có nhiều sử lựa chọn cho nhiều môi trường khác nhau

Không phải quá lạ nếu như chúng ta thấy dòng van này được sử dụng nhiều cho các hệ thống công nghiệp lớn. Hay vô tình nhìn thấy nó được sử dụng cho những công trình nhỏ lẻ, cá nhân. Cụ thể như:

  • Hệ thống sử lý nước thải, hóa chất.
  • Hệ thống cung cấp nước sạch.
  • Hệ thống cung cấp nước cho PCCC.
  • Hệ thống nhiên liệu như: dầu, gas, khí, hơi,..v..v..
  • Hệ thông cung cấp nguyên liệu cho sản xuất.
  • Hệ thống đập thủy điện.

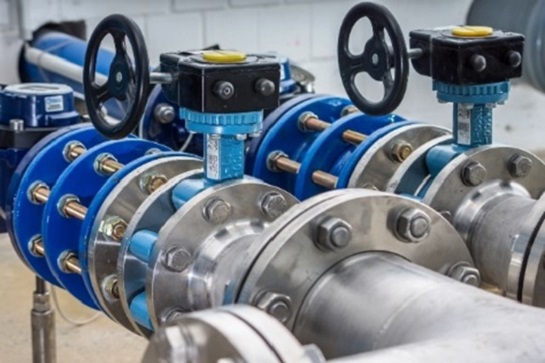

  • Hệ thống điều tiết nước dân dụng..ứng dụng thực tế

Bảo trì Van bướm tay quay

Để đảm bảo van hoạt động ổn định cho hệ thống và quá trình hoạt động của hệ thống không bị gián đoạn thì chúng ta nên thực hiện công tác bảo trì bảo dưỡng cho van 1 cách hợp lý và khoa học

Theo thống kê từ nhà sản xuất khuyến cáo và cũng như trong quá trình cung cấp, bảo hành cho nhiều đơn vị sử dụng. Chúng tôi đúc kết ra một số cách bảo trì cho van như sau:

  • Lập quy trình bảo trì tổng thể cho van và đường ống theo mỗi 3 – 6 tháng 1 lần.
  • Kiểm tra bộ phận tay quay và bôi dầu nhớt thường xuyên bởi đây là bộ phận điều khiển và trực tiếp tiếp xúc với môi trường bên ngoài.
  • Kiểm tra hệ số bánh răng trợ lực trong hộ xem quá trình hoạt động có vấn đề gì không, bôi mỡ vào để đảm bảo độ trơn và trống rỉ sét.
  • Kiểm tra các vòng đệm của van xem sau 1 thời gian dài sử dụng có vấn đề gì phát sinh hay không.
  • Thường xuyên kiểm tra ở vị trí chốt định vị cố định đĩa van và trục van.
  • Tra dầu, mỡ ở những vị trí điều khiển xoay trục đóng mở van. Để đảm bảo van hoạt động trơn chu.

Báo giá van bướm tay quay

Hiện nay công ty HT Việt Nam chúng tôi chuyên cung cấp sản phẩm van bướm tay quay được nhập khẩu chính hãng từ các hãng đến từ Nhật Bản, Hàn Quốc, Malaysia như Kitz, Samwoo, Wonil, AUT, ..v..v..

Với chất lượng sản phẩm cũng như GIÁ CẢ  vô cùng hợp lý đến tay người sử dụng.  Mọi sản phẩm cho HT Việt Nam cung cấp đều đạt chuẩn đầu ra Châu Âu. Đầy đủ giấy tờ, CO, CQ,..v..v..

Cùng với đó là đội ngũ nhân viên kỹ thuật có nhiều năm kinh nghiệm trong ngành van. Sẽ hỗ trợ tư vấn cho công trình các bạn yêu cầu

Để có nhu cầu về sản phẩm cũng như biết thêm về giá cả 1 cách chính xác nhất xin vui long liên hệ trực tiếp với chúng tôi

Hotline:  (Zalo) 0981 625 647   –    Mr. Hoan Email:  Kd2.htvietnam@gmail.com

Website:  https://htvietnamvalve.com
